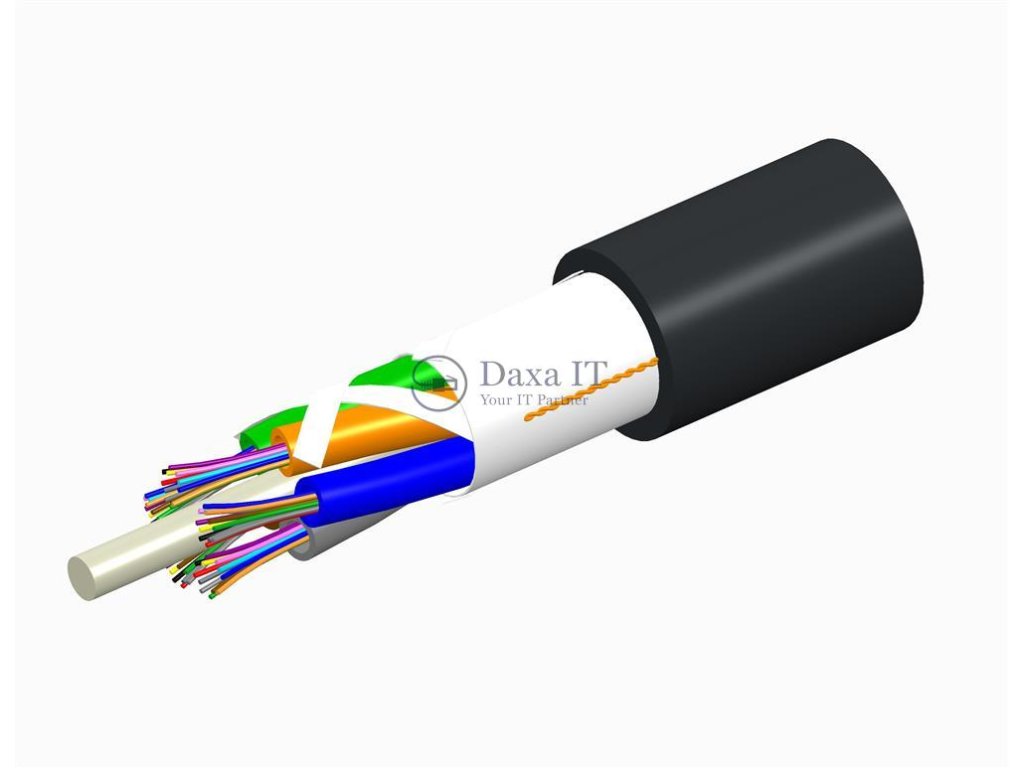

CommScope D-048-LN-8W-M12NS TeraSPEED® All-Dielectric, Gel-Free, Outdoor Stranded Loose Tube Cable 10,2mm, čierny
Kód: B0000095984Podrobný popis
Všeobecné špecifikácie:
Typ kábla Zviazané voľné trubičky/buffre
Typ konštrukcie Bez panciera
Typ trubičky/buffra Bez gélu
Konštrukčné materiály:
Riešenie typov vlákien G.652.D a G.657.A1, TeraSPEED® | OS2
Materiál plášťa PE
Celkový počet vlákien 48
Typ vlákna G.652.D a G.657.A1, TeraSPEED® | OS2
Typ vlákna, množstvo 48
Vlákna na trubičku/buffer, množstvo 12
Plášť farba čierna
UV odolnosť plášťa UV stabilizovaná
Rozmery:
Priemer puzdra / trubičky 2,50 mm 0,10 palcov
Hmotnosť kábla 90,0 kg / km 61,0 lb / kft
Priemer plášťa 10,2 mm 0,47 palca
Trubička/buffer, množstvo 4
Fyzické špecifikácie:
Minimálny polomer ohybu, zaťažený 18,1 cm | 7,1 palcov
Minimálny polomer ohybu, vyložený 12,0 cm | 4,7 palcov
Ťahové zaťaženie, dlhodobé, maximálne 800 N | 180 lbf
Ťahové zaťaženie, krátkodobé, maximálne 2700 N | 607 lbf
Vertikálne nárast, maximálne 904,0 m 2966,0 ft
Environmentálne špecifikácie:
Oblasť životného prostredia vzdušný, závesný, zemný
Inštalačná teplota -30 ° C až 70 ° C (-22 ° F až 158 ° F)
Prevádzková teplota -40 ° C až 70 ° C (-40 až 158 ° F)
Skladovacia teplota -40 ° C až 75 ° C (-40 ° F až 167 ° F)
Mechanické skúšobné špecifikácie:
Kompresia 22 N / mm 125 lb / in
Metóda testovania kompresie FOTP-41 | IEC 60794-1 E3
Flex 35 cyklov
Metóda testovania Flex FOTP-104 | IEC 60794-1 E6
Vplyv 4.41 N-m | 3,25 ft lb
Metóda skúšok nárazu FOTP-25 IEC 60794-1 E4
Metóda testu deformácie FOTP-33 IEC 60794-1 E1
Twist 10 cyklov
Skúšobná metóda Twist FOTP-85 | IEC 60794-1 E7
Penetrácia vody 24 h
Metóda testovania penetrácie vody FOTP-82 | IEC 60794-1 F5
Špecifikácie environmentálnych testov:
Zmrazenie kábla -2 ° C 28 ° F
Metóda skúšania zmrazenia káblom FOTP-98 IEC 60794-1 F15
Teplo Vek -40 ° C až 85 ° C (-40 ° F až 185 ° F)
Metóda skúšania tepelného veku IEC 60794-1 F9
Nízke vysoké ohýbanie -30 ° C až 60 ° C (-22 ° F až 140 ° F)
Metóda nízkej vysokej ohybovej skúšky FOTP-37 IEC 60794-1 E11
Teplotný cyklus -40 ° C až 70 ° C (-40 ° F až 158 ° F)
Metóda testovania cyklu teploty FOTP-3 IEC 60794-1 F1
RoHS 2011/65 / EÚ
ISO 9001: 2008 Navrhnuté, vyrobené a / alebo distribuované v rámci tohto systému riadenia kvality
Dodatočné parametre
Kategória: | Optické káble |
---|---|
Typ káblu: | Zafukovací |
