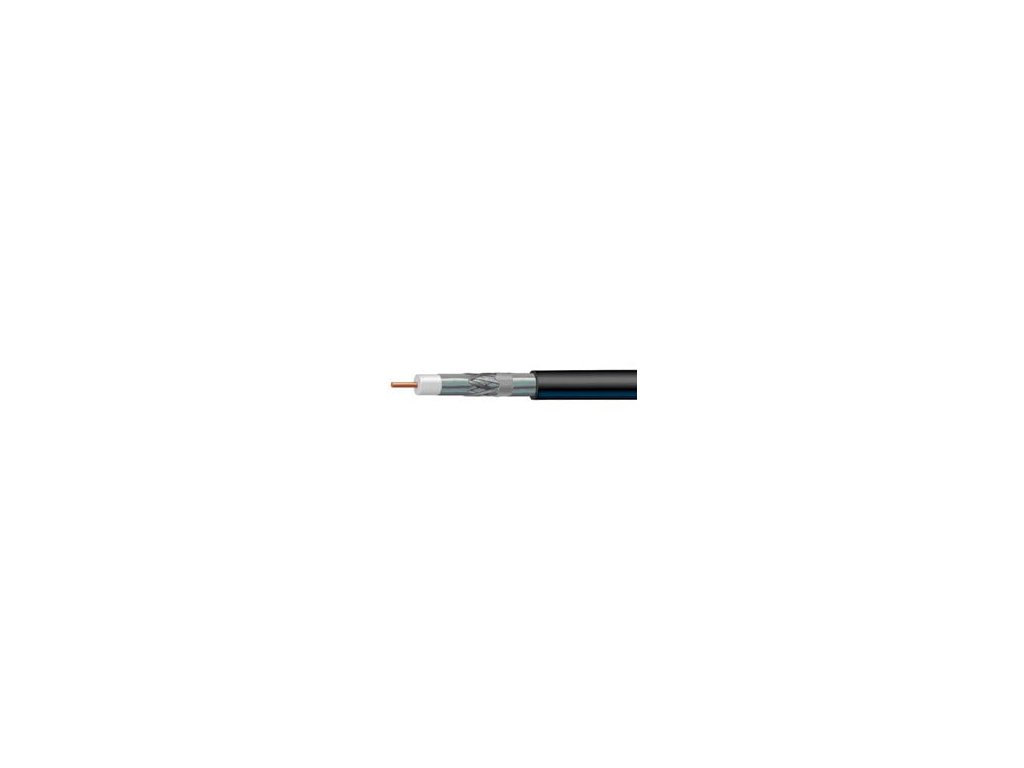

CommScope F677TSE APD® HomeConnect® 75 Ohm - čierny zemný

Podrobný popis

Klasifikácia produktu
Značka HomeConnect®
Typ produktu Koaxiálny kábel
Produktová rada Séria 6

Normy a kvalifikácie
EN50575 Kábel CPR EuroClass Eca

Konštrukčné materiály
Protikorózna ochrana APD®
Materiál plášťa PE
Materiál stredového vodiča Oceľ pokrytá meďou
Dielektrický materiál Pena PE
Vnútorné tienenie (Braid) Pokrytie 77%
Vnútorné tienenie (Braid) Gauge 34 AWG
Vnútorné tienenie (Braid) Materiál Hliník
Materiál vnútorného tienenia (pásky) Hliník / polymérom / hliníkom (APA)

Rozmery
Priemer stredového vodiča 1,016 mm 0,040 palcov
Priemer dielektrika 4,572 mm 0,180 palca
Priemer opletenia (páska) 4,750 mm 0,187 palca
Priemer plášťa 6,909 mm 0,272 palcov
Hrúbka plášťa 0,7620 mm 0,0300 palcov
Prepravná hmotnosť (305m) 15kg

Elektrické špecifikácie
dc odpor, vnútorný vodič, menovitý 31,70 ohmov / 305m
dc Odpor, vonkajší vodič, menovitý 10,40 ohmov / 305m
dc Odpor, slučka, nominálna 42,10 ohmov / 305m
dc Odpor Poznámka Nominálne hodnoty založené na štandardných podmienkach 20 ° C (68 ° F)
Kapacita 53,1 pF / m | 16,2 pF / ft
Charakteristická impedancia 75 ohmov
Charakteristická tolerancia impedancie ± 3 ohm

Environmentálne špecifikácie
Prostredie Vhodný do zeme
Plameňový test IEC 60332-1-2

Všeobecné špecifikácie
Typ série káblov Séria 6
Typ balenia Návin na drevenom bubne
Typ konštrukcie tienenia Trojité tienenie
Stredový vodičový 18 AWG
Stredový vodič Pevný drôt
Farba plášťa Čierna
Označenie plášťa Metre

Elektrické vlastnosti
Útlm frekvencie (dB / 100 m) Útlm (dB / 100 ft)
55 MHz 5,25 1,6
83 MHz 6,4 1,95
85 MHz 6,46 1,97
187 MHz 9,35 2,85
204 MHz 9,84 3
211 MHz 10 3,05
250 MHz 10,82 3,3
300 MHz 11,64 3,55
350 MHz 12,63 3,85
400 MHz 13,61 4,15
450 MHz 14,43 4,4
500 MHz 15,29 4,66
550 MHz 16,08 4,9
600 MHz 16,73 5,1
750 MHz 18,54 5,65
865 MHz 20,01 6,1
1000 MHz 21,49 6,55
1218 MHz 23,66 7,21
1300 MHz 24,71 7,53
1400 MHz 25,71 7,84
1500 MHz 26,68 8,13
1600 MHz 27,63 8,42
1700 MHz 28,54 8,7
1794 MHz 29,39 8,96
1800 MHz 29,44 8,97
1900 MHz 30,31 9,24
2000 MHz 31,17 9,5
2200 MHz 32,83 10,01
2500 MHz 35,2 10,73
3000 MHz 38,91 11,86
Uvedený útlm predstavuje maximálne hodnoty pri štandardných podmienkach 20 ° C (68 ° F)

Súlad s predpismi / certifikáty
Agentúra Klasifikácia
RoHS 2011/65 / EÚ Spĺňa
ISO 9001: 2008 Navrhnuté, vyrobené alebo distribuované v rámci tohto systému riadenia kvality
